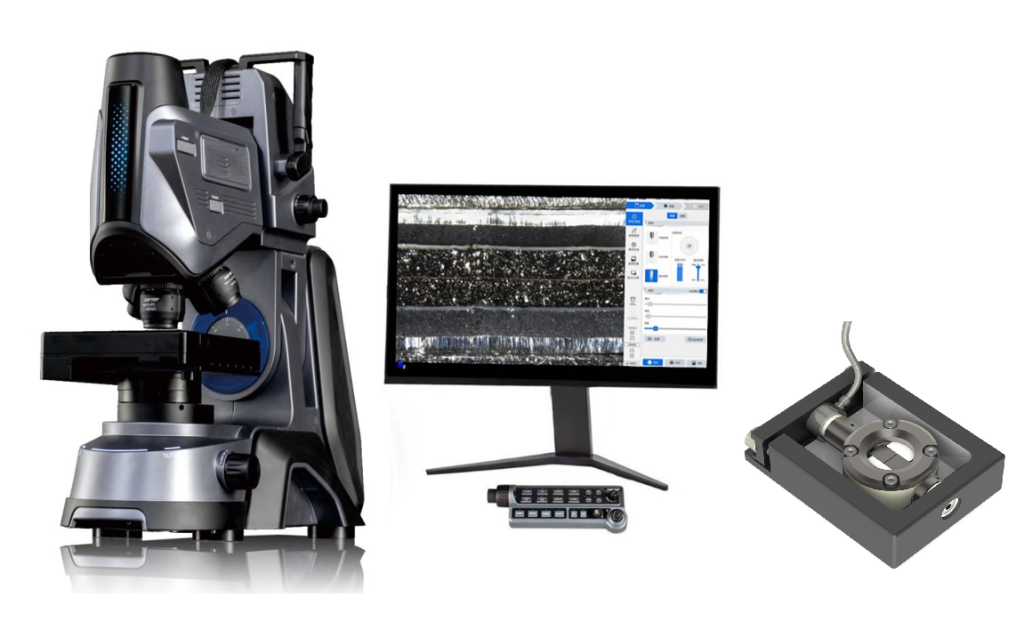

原位电化学可视化系统：一体化原位成像平台

在充放电的状态下实时观测电池内部的微观结构变化

原位电化学可视化系统将超景深显微成像、原位电化学测试与实时图像记录相结合，可用于观察电极材料在充放电过程中的形貌演化、界面变化、锂枝晶生长、电极膨胀收缩以及金属沉积行为。

原位电化学可视化系统设备能力

 1.景深合成+3D测量技术

突破传统显微镜的景深限制，画面全幅对焦。面对三维立体结构的电池材料，也能实现清晰成像，并快速测量3D数据。

观测不平整样品传统显微镜和超景深显微镜成像对比

碳纸在传统显微镜和超景深显微镜下的成像对比

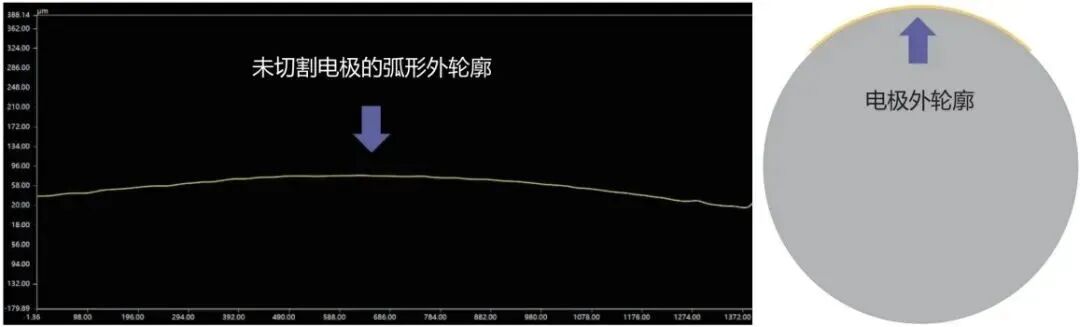

快速测量未切割电极外轮廓

 2.监测枝晶生成

适用于枝晶生长过程的原位观察，可实时捕捉电池样品在电化学反应过程中的三维形貌变化，精确记录锂枝晶的生成与演化、电极的膨胀与收缩等关键信息。

监测枝晶生成

 3.电极膨胀与收缩追踪

可精确调控电极之间的预紧力，并实现对充放电过程中压力变化的实时监测与记录。

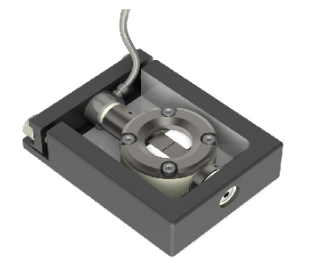

压力传感器

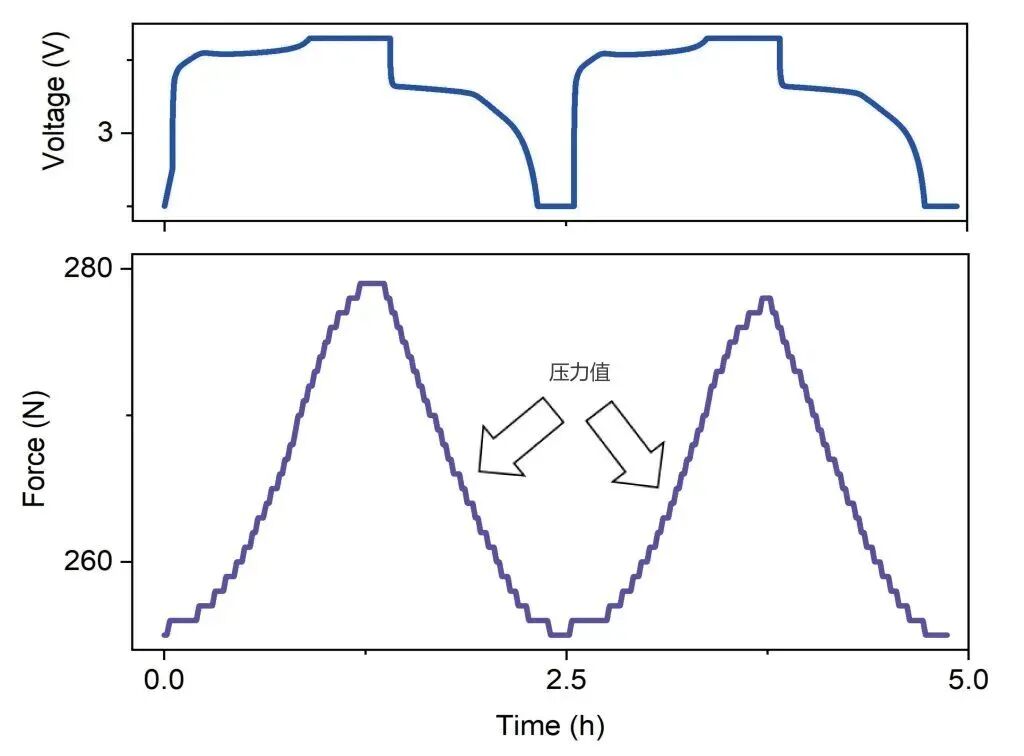

实时监测压力变化

 4.锂离子嵌插可视化

实时捕捉碳材料在金属离子嵌插过程中的变化，可用于评估电极材料的高倍率性能，涂布均匀性，材料的应力分布及稳定性等。

锂离子嵌插可视化

 5.灵活定制，适配多种电池体系

支持单层/双层正负极片测试，并可根据需求定制圆柱电池、软包电池、固态电池等专用原位测试装置。同时，配套提供：

电化学在线产气测试装置

原位ATR红外测试装置

原位拉曼/XRD测试装置

可拆卸三电极测试体系

满足从材料研发到失效分析的全链条需求。

在新能源电池研发与性能研究中，微观层面的动态变化将直接决定电池的性能、寿命与安全性。而传统电化学测试手段却存在：无法追踪动态反应、非原位检测造成样品破坏、单一设备难以完成全部项目检测等问题，让电池研发的机理分析与工艺优化始终存在盲区。

原位电化学可视化系统，可以突破以上观测难点，适配前沿电池研发的多场景需求。

作为国内领先的一站式仪器采购平台，中伽仪器深耕新能源锂电池检测方向，持续为行业引进并转化先进表征技术。从元素分析到原位观测，公司致力于为客户提供多元化的检测选择与专业的技术服务。中伽仪器诚邀广大新能源领域的研发与品控工程师来电咨询、预约演示，共同探索原位可视化技术为电池研究带来的更多可能。

咨询电话：13774207260（微信同手机号）
